在《Magics分割模型的3種不同方式·上》我們介紹了1種分割模型的方法，這篇文章將講解余下的2種比較快速簡便的方法。
一、簡單切割法
這個方法簡單粗暴，一學就會，缺點就是無法較好地控制切割區域。
①按照慣例，先修復。

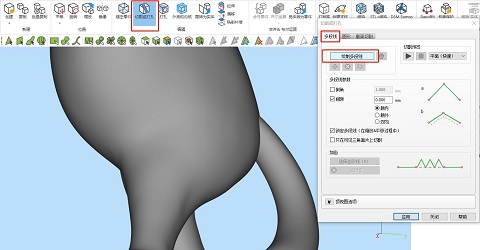

②點擊需要切割的模型，選擇“工具”-“切割或打孔”功能，多段線模式下即最為簡單的切割方法，點擊繪制切割的多段線即可。
③在功能頁上，可選擇設置倒角，即將尖銳的切割角去銳化，也設置間隙，以方便后期拼合。另外有一個比較重要的功能，即“鎖定多段線”，由于模型和切割線并不是保持不變相對位置，而是可調整的，所以這個的功能的開啟和關閉能改變不同的切割線固定方式，以方便調整模型角度切割。

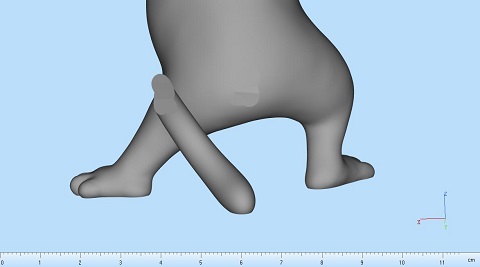

④調整好后點擊“應用”即可沿著切割線把模型切割開了。
二、截面切割法
這個方法同樣粗暴，甚至于這個功能是直接切割出平面，不過這個相比于簡單切割的好處是能夠自動生成凸臺、插銷等接口。
①修復，修復，還是修復。

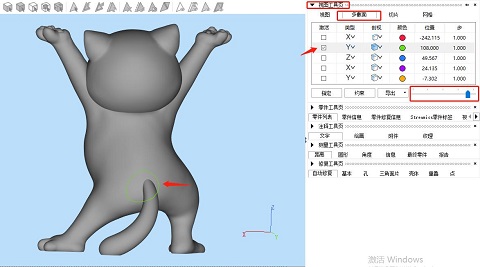

②在左側視圖工具頁，選擇“多截面”，類型中即指不同方向軸的截面，當然我們也可以點擊展開后自行選擇別的截面，如3點確定一個別的角度的截面。勾選激活某個截面后，拉動下方的移動軸即可控制模型上的截面的移動。同時我們也可以在“剖視”欄選擇不同的視圖效果，把截面移動至自己需要切割的位置。

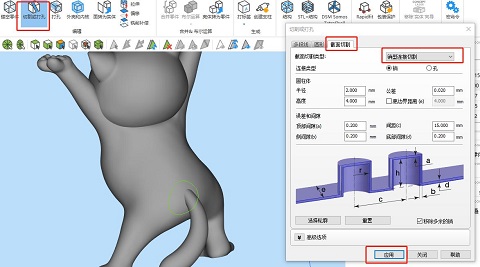

③打開切割功能，選擇截面切割，右側可有多模式，基本模式下即直接切割開，其中高級模式下會產生可嵌合的中央凸臺，凸臺結合適用于中空模型的切割，銷型切割將在切割面上產生數個插銷，在案例中我們選擇高級模式，并依據切割面大小設置參數。

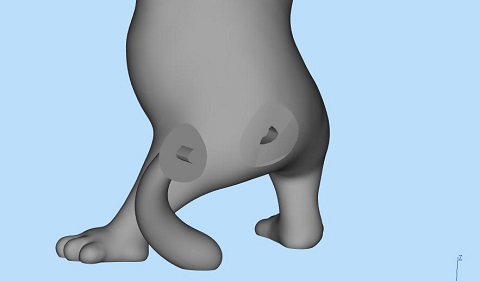

④點擊“應用”，我們便能得到帶中央凸臺插銷的模型，對于復雜面切割時，容易產生模型破面等問題，建議再次修復。

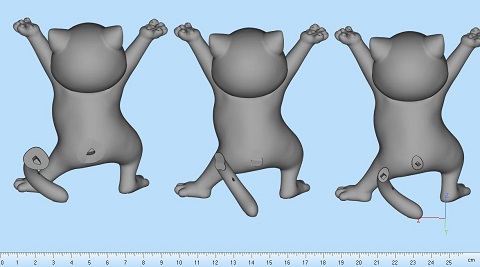

最后附上3個切割方法的成果供大家對比。
