極光科技（股票代碼：871953）
咨詢熱線:4000-888-603發(fā)表時(shí)間：2023-09-07?????責(zé)任編輯：極光創(chuàng)新
光固化3D打印技術(shù)作為一種利用激光或紫外光固化材料逐層堆積加工物體的技術(shù)，近年來(lái)在各領(lǐng)域得到了廣泛的應(yīng)用。
然而，光固化3D打印出來(lái)的物體并不像FDM 3D打印機(jī)打印的模型一樣能立即使用，它還需要經(jīng)過(guò)一系列的后處理步驟才能達(dá)到最終的效果。
今天就讓我們一起，再來(lái)詳細(xì)了解一下光固化3D打印后處理的流程。
Part01.取模
當(dāng)模型打印完成后，先不要急著去打印平臺(tái)上取下模型，應(yīng)該先戴好防護(hù)手套做好防護(hù)后再用金屬鏟刀鏟除。
鏟除前，可以先用酒精將鏟刀進(jìn)行清洗，然后再將平臺(tái)清除干凈后取下模型，這樣可以避免成型平臺(tái)上的樹(shù)脂滴落在機(jī)器上。

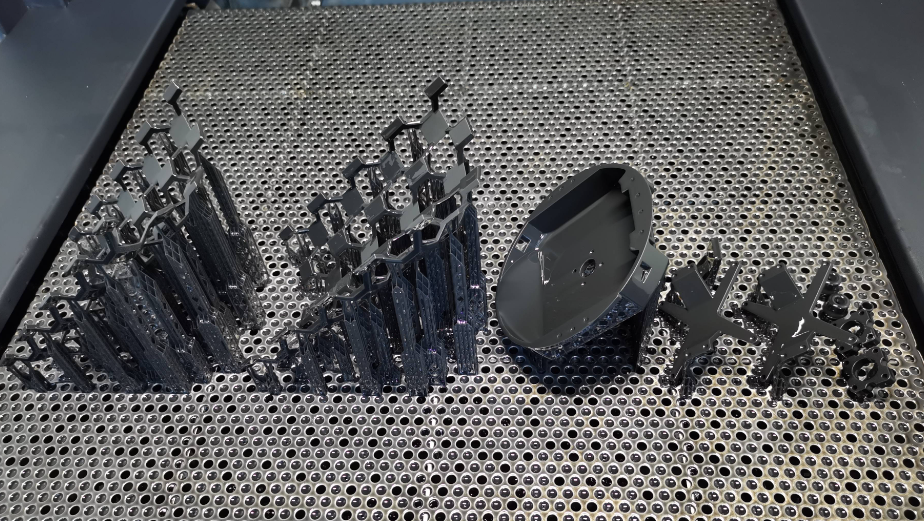

Part02.去支撐

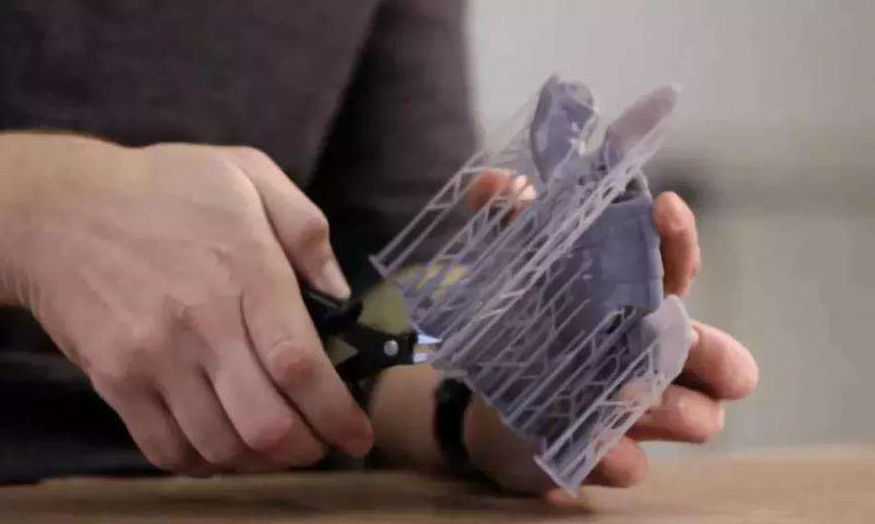

在打印過(guò)程中，為了保證物體的穩(wěn)定性，可能會(huì)添加一些支撐結(jié)構(gòu)。這些結(jié)構(gòu)在打印完成后需要被去除，以獲得更加光滑的表面?？梢韵扔镁凭?/span>15分鐘，讓模型表面多余的樹(shù)脂化解，支撐軟化后使用剪刀、剪鉗或者是砂紙等工具來(lái)去除這些支撐結(jié)構(gòu)。
Part03.清洗
模型取下后，物體表面可能會(huì)殘留一些未固化的物質(zhì)，這會(huì)影響到物體的外觀和性能。因此，首先需要將打印出來(lái)的物體進(jìn)行清洗。一般可以將模型放置干凈的工業(yè)酒精中，用刷子清洗以去除表面的殘留物。
需要注意的是，如果模型比較細(xì)長(zhǎng)，或是打印的模型比較薄的話，建議清洗浸泡的時(shí)間不超過(guò)1分鐘；反之，如果打印的模型比較厚的話，浸泡的時(shí)間也建議不超過(guò)3分鐘。
在取出支撐不好去除的情況下，可以將支撐部分進(jìn)行單獨(dú)的浸泡，但浸泡時(shí)間也不要超過(guò)3分鐘，浸泡完擦拭干凈后就可以進(jìn)行清洗打磨。
Part04.吹干
靜置和脫水能夠讓酒精與水分進(jìn)行進(jìn)一步揮發(fā)，所以打磨好的零件需要再次用壓縮空氣吹干，并放置在恒溫恒濕的設(shè)備間靜置，同時(shí)建議用大功率風(fēng)扇持續(xù)將模型的正反兩面吹30分鐘左右。
Part05.二次固化
此外，還需要用紫外光對(duì)靜置脫水后的零件進(jìn)行后固化處理，這個(gè)過(guò)程也至少需要30分鐘，紫外后固化箱應(yīng)一并放置于恒溫恒濕的設(shè)備間，而且紫外固化箱內(nèi)的光源分布對(duì)固化效果影響很大，應(yīng)該盡可能保證樣品被各個(gè)方向的光均勻輻射。
Part06.打磨
為了進(jìn)一步提高打印模型的外觀質(zhì)量，我們可以通過(guò)使用砂紙、打磨機(jī)等工具對(duì)打印物體進(jìn)行研磨，以去除表面的凹凸不平和瑕疵，使物體表面更加光滑。
Part07.上光
上光是為了增加打印物體的光澤度和亮度，可以使用特殊的上光劑或者是噴漆來(lái)進(jìn)行上光處理，上光后的打印物體不僅外觀更加美觀，而且還能增加物體的耐磨性。
Part08.染色
染色可以增加打印物體的顏色和紋理，一般選擇使用專用的染料來(lái)對(duì)物體進(jìn)行染色處理，以獲得更加豐富多樣的外觀效果，染色后的打印物體看起來(lái)更加生動(dòng)，更加符合個(gè)性化的需求。
光固化3D打印后處理是將打印出來(lái)的物體進(jìn)行進(jìn)一步加工和修飾的過(guò)程，通過(guò)這些常見(jiàn)的步驟，可以將普通的打印物體變得更加精美，滿足更多不同的需求，同時(shí)，掌握光固化3D打印后處理流程，對(duì)于提高打印物體的質(zhì)量和價(jià)值具有重要意義。
收藏
設(shè)為首頁(yè)
